Product dimensions

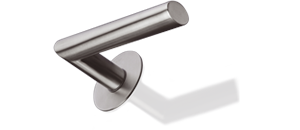

Rozměry dveřní klika Morgan

Morgan

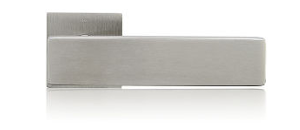

Rozměry dveřní klika ENntero II

Entero II

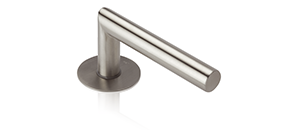

Rozměry dveřní klika Lusy

Lusy

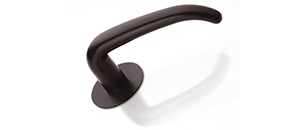

Rozměry dveřní klika Cesan

Cesan

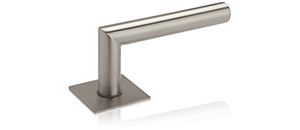

Rozměry dveřní klika Lusy

Lusy

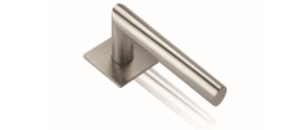

Rozměry dveřní klika Morgan

Morgan

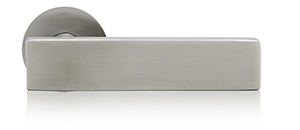

Rozměry dveřní klika ENntero II

Entero II

close

Preparation for doors

HOLES FOR MOUNTING OF ROSETTE FITTINGS Otvory pro montáž rozetového kování

DOWNLOAD IN PDF

close

Mounting animation

close

Using the PROFI template M&T

close

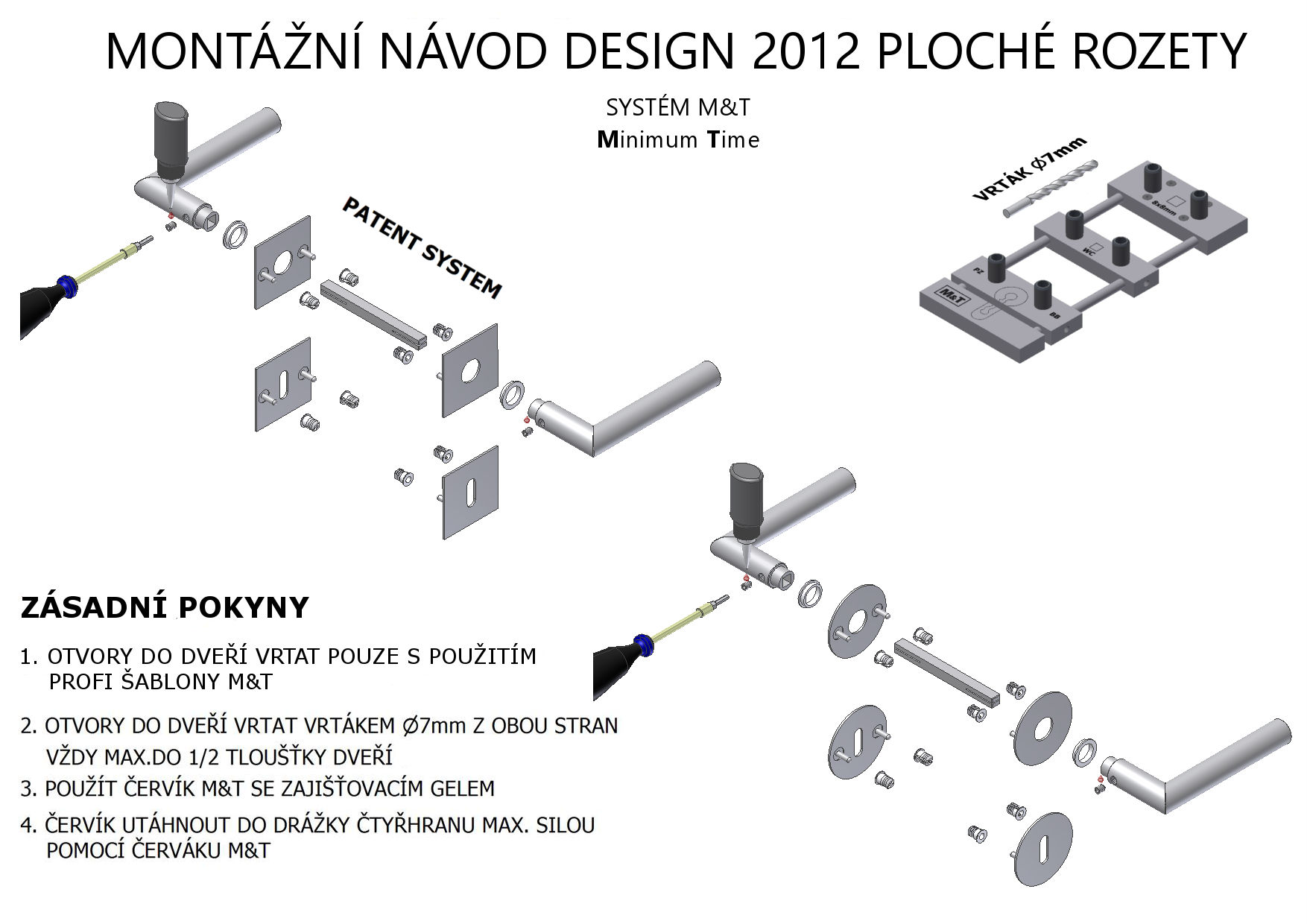

ASSEMBLY INSTRUCTIONS

The basic premise is professional installation using our PROFI drilling template. Thanks that you can prepare precise door holes, where the rosettes are firmly fixed with special plugs.

Do not underestimate this recommendation and install the M&T fittings using our PROFI drilling template. After that you will be happy with the fitting M&T for long time.

The patented design and assembly system of M&T Minimum Time There are several essential steps that are necessary for proper installation and functionality of fittings:

  • using our PROFI template
  • holes need to be drilled with drill of 7 mm into 1/2 of door
  • original M&T set screw must be directed into the groove spindle
  • červíky dotahovat pomocí červáku M&T maximální silou až se celý kolík červíku zatlačí do drážky čtyřhranu

Důležité upozornění
Systém plochých rozet M&T Minimum Time je konstrukčně řešen bez zpětných pružin. Kliky jsou ovládány přímo pružinou zámku. Pro dosažení perfektní funkčnosti jsou kliky řady Projekt odlehčeny.

Kování Projekt je zkoušeno a testováno na 100.000 cyklů.

Při použití magnetických zámků M&T se speciální pružinou je garantováno 200.000 cyklů.

Nikdy nepoužívejte systém plochých rozet s běžnou klikou. Kliky nejsou konstrukčně přizpůsobeny pro správnou funkčnost standardních dveřních zámků vyráběných podle norem EU, tzn. kliky mají větší hmotnost a během krátké doby se přestávají vracet a zůstávají viset dolů!

Hmotnost celého páru klik se systémem plochý rozet může být maximálně 270 gramů.

Nezapomeňte na toto doporučení a k systému plochých rozet, žádejte pouze speciálně vyrobené kliky k tomuto systému přizpůsobené.

Montážní návod

Soubor ke stažení v PDF
